今天是 LM388 三端可调稳压器，主要是以下几个方面：

　　1、LM388 是什么？

　　2、LM388 引脚图和资料

　　3、LM338 CAD模型

　　4、LM338 参数

　　5、LM338 工作原理图

　　6、LM338 基本电路电压计算

　　7、LM338 可调直流电源

　　8、LM338可调稳压电路

　　9、LM388 电路作为灯控制器电路

　　10、加热器控制器电路

　　11、12V 电流控制的电池充电器电路

　　一、LM388 是什么？ LM388 是一个可变直流电源组件，三端可调稳压器 IC ，采用 TO-220 封装，提供稳定的输出电压。例如如果将其输出设置为 5V，那么无论输入电压是否波动，都会提供稳定的 5V 输出,但是输入电压必须比输出电压高出2V 到 3V。

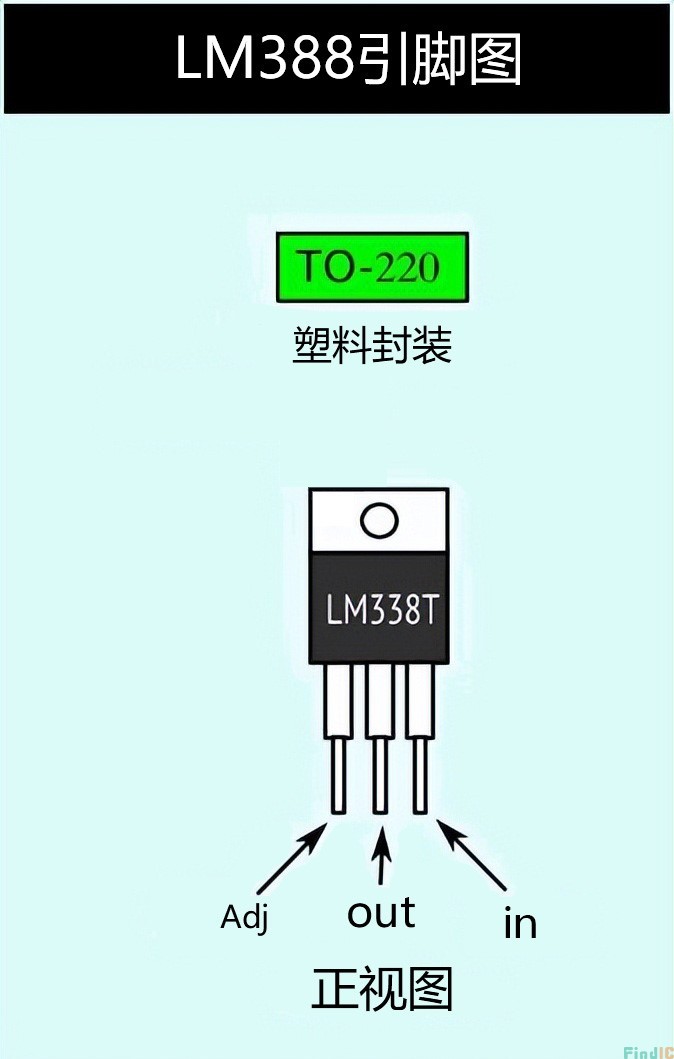

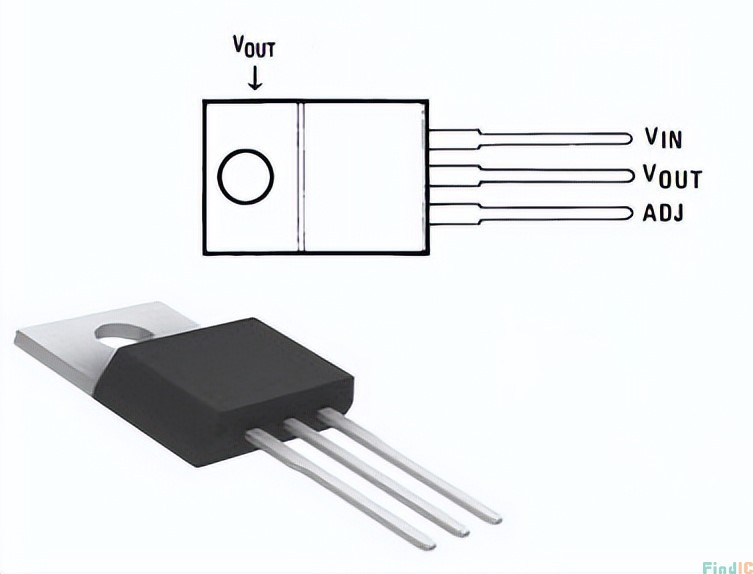

　　LM388引脚图

　　二、 LM388 引脚图和资料

　　LM388 引脚图

　　LM338 IC 的配置具有三个端子的引脚排列：

　　输入引脚：接收直流信号。

　　调整引脚：设置/调整所需的输出电压。

　　输出引脚：产生输出电压，通过滤波电容滤波后送到电路的输出端。

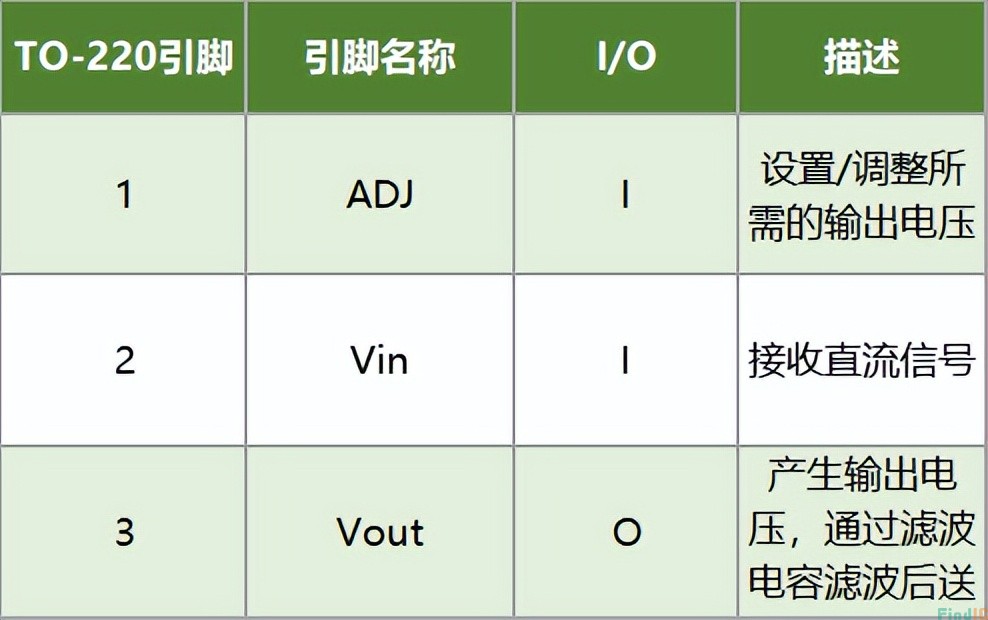

　　LM388 引脚说明图

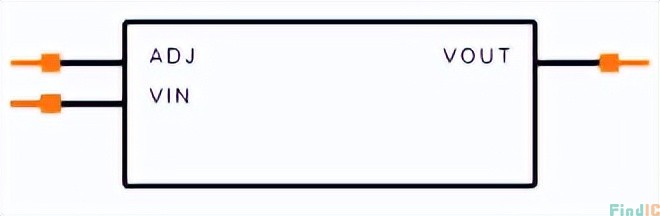

　　三、LM338 CAD模型1、LM338 电路符号

　　LM338 电路符号

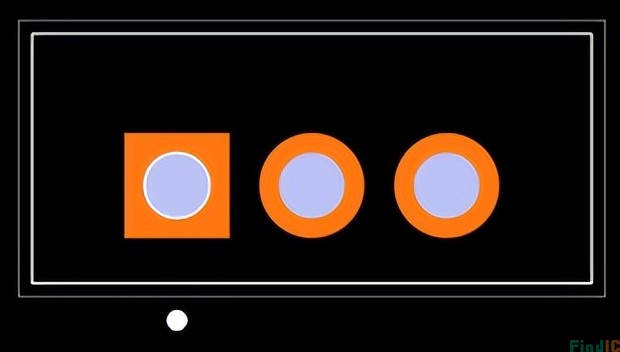

　　2、LM338 封装尺寸

　　LM338 封装尺寸

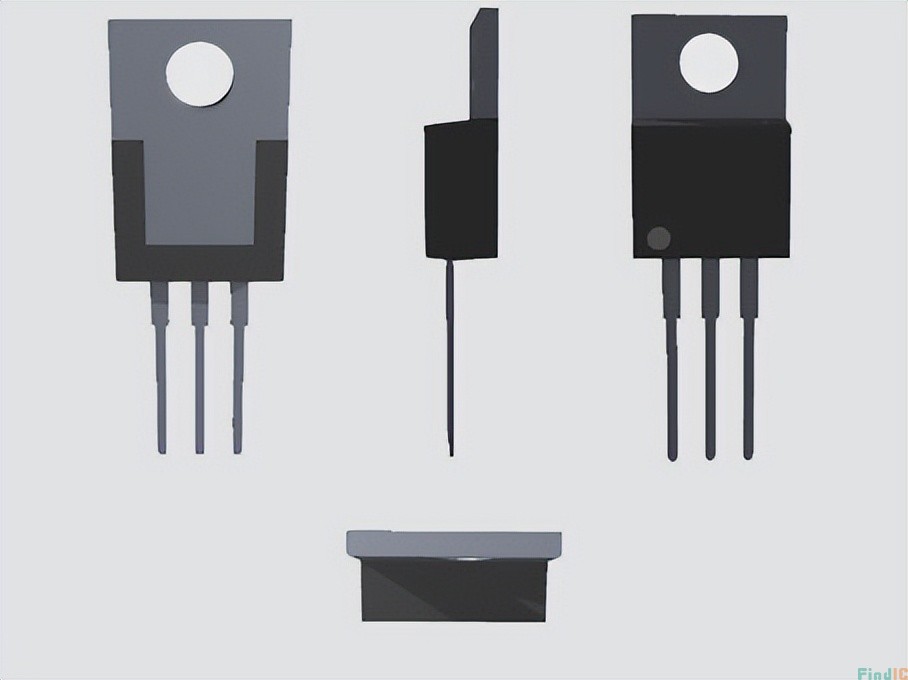

　　3、 LM338 3D 模型

　　LM338 3D 模型

　　四、LM338 参数

　　提供 3 引脚晶体管 TO-220 封装

　　保证 5A 输出电流

　　保证 7A 峰值输出电流

　　电压： 1.2V 到 32V 可调

　　输入电压： 40V DC

　　可调节输出低至： 1.2 V

　　线路调节： 0.005 %/V

　　负载调整率： 0.1 %

　　保证热调节

　　电流限制随温度恒定

　　P+ 产品增强测试

　　所需的外部组件更少

　　输出调整只需要两个外部电阻

　　短路保护能力

　　过热关机功能

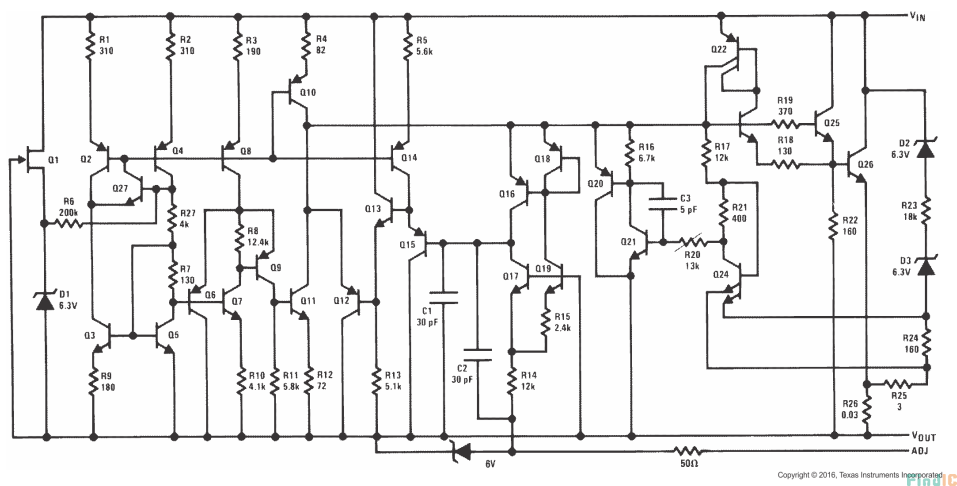

　　五、LM338 原理图 LM338 内部有很多晶体管、齐纳二极管、电阻和电容。下面为 LM338 的原理图。

　　LM338 原理图

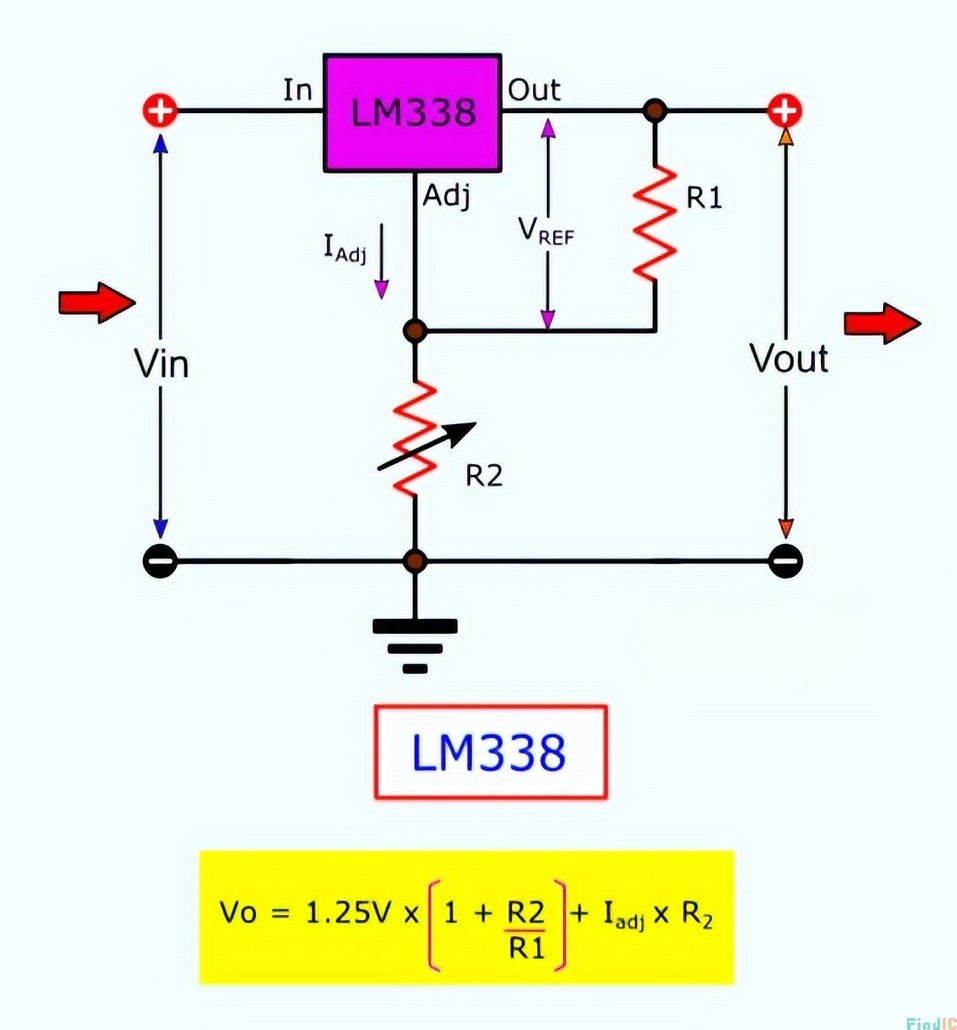

　　六、LM338 基本电路电压计算器 下面为 LM338 的基本电路，只需要使用 2 个电阻就可以调节恒定的输出电压。

　　LM338 基本电路电压计算

　　Vout = 1.25V x {1+R2/R1} + Iadj x R2

　　有人说 Iadj 的电流非常低（仅约 50uA）。所以，我们可以直接把 Iadj 给忽略掉：

　　Vout = 1.25V x {1+R2/R1}

　　例如：R1= 270 Ω 和 R2= 390 Ω，根据公式输出为：3.06V

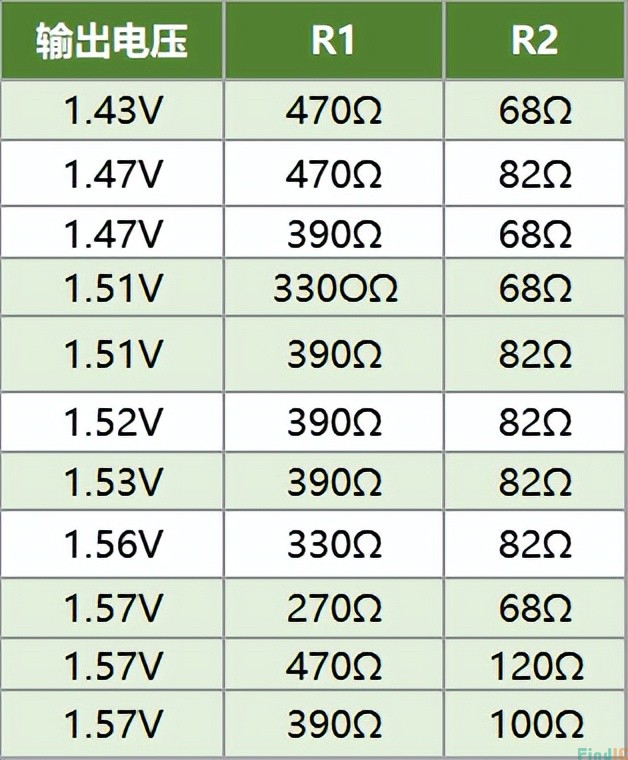

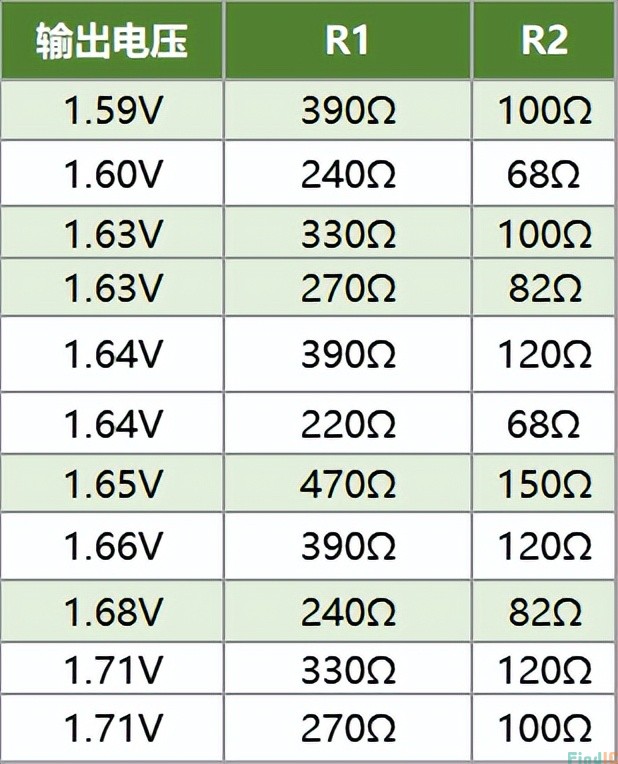

　　下面列举了一些常见的输出电压，对应的 R1 和 R2 的值：

　　LM338 基本电路电压计算

　　LM338 基本电路电压计算

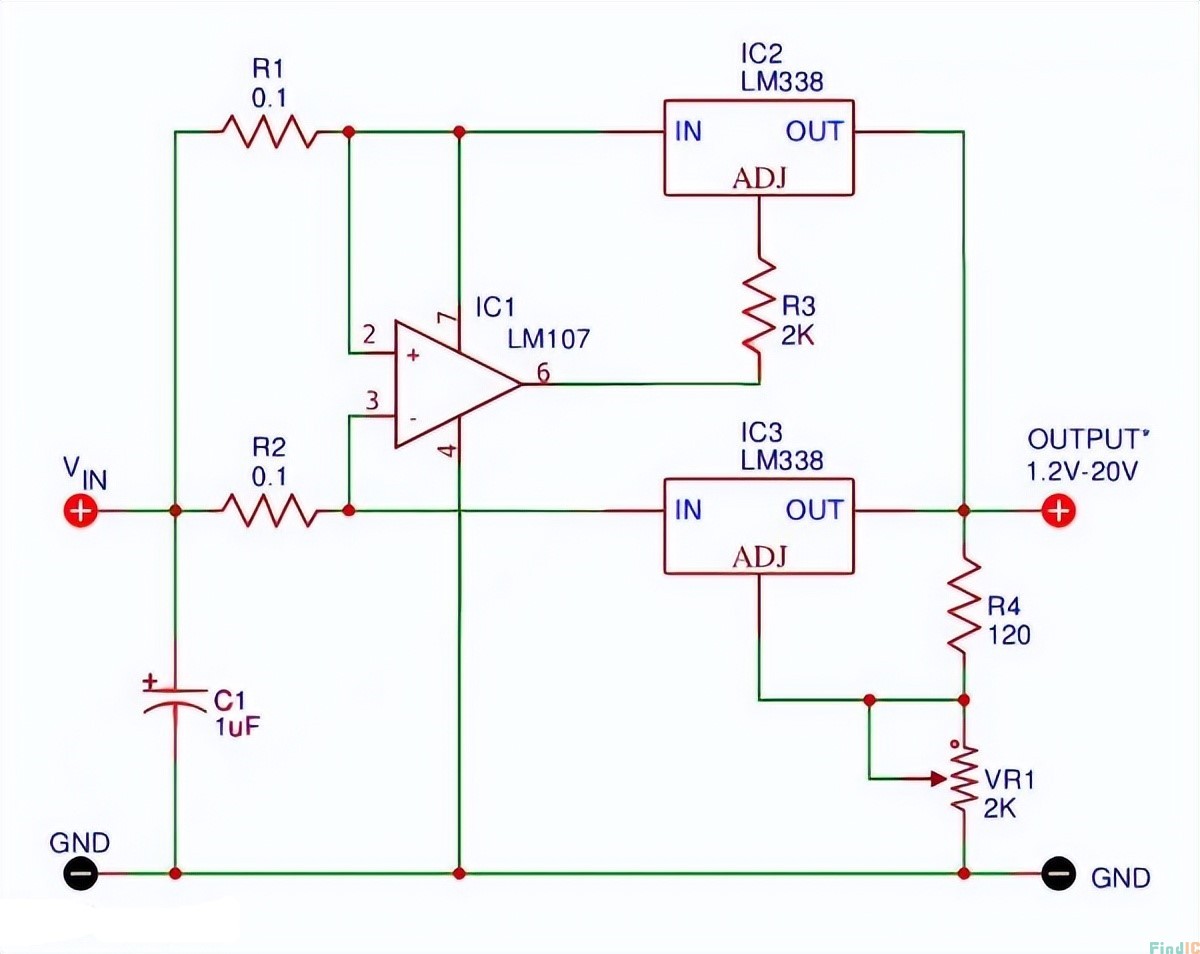

　　七、LM338 可调直流电源：1-20V，10A 如果你想要 LM338 可调直流电源超过 10A，可以使用下面这个电路。构建起来十分简单，需要使用到 LM338 和 LM107 。正常的 LM338 的电流约为 5A，所以使用 2 个。VR1 调整 1.2V 至 20V 的输出电压，可以满足大部分的需求。

　　LM338 可调直流电源：1-20V，10A

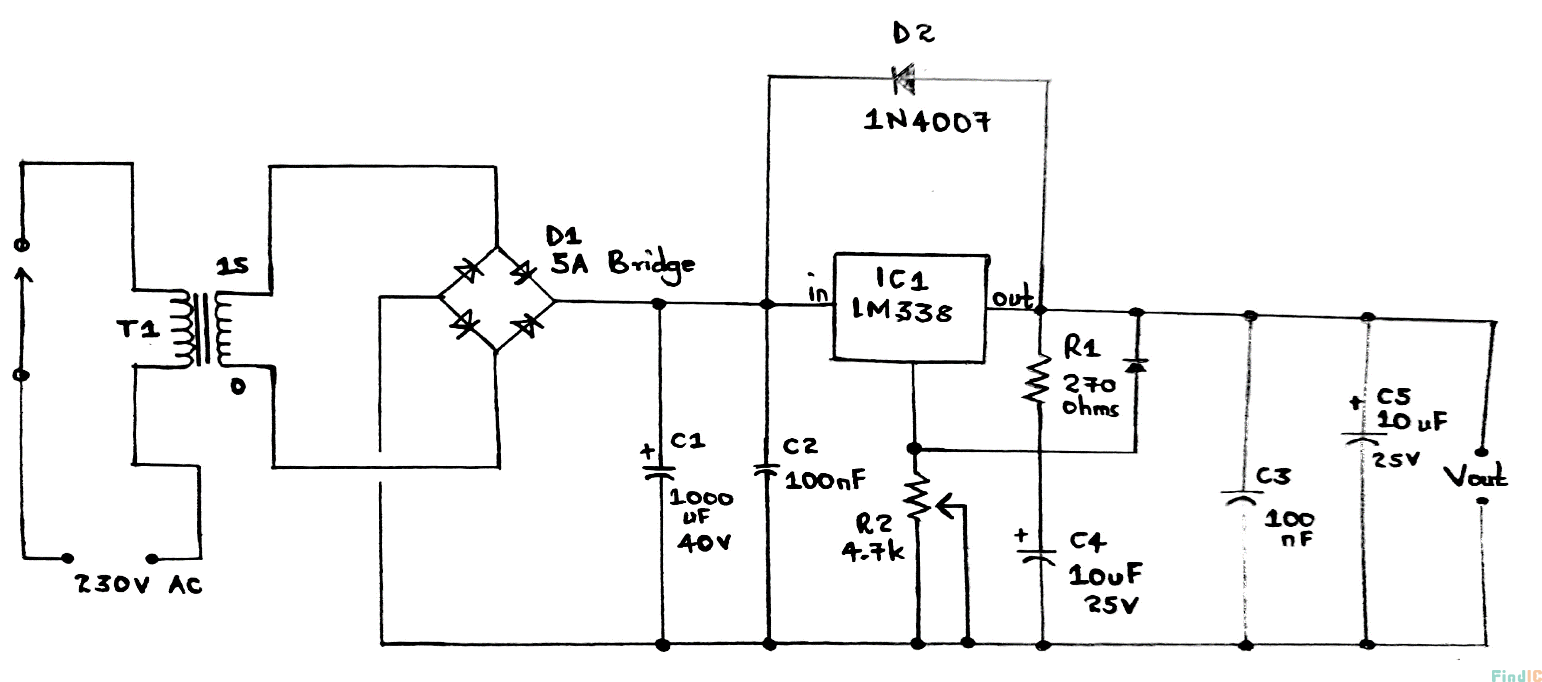

　　八、LM338 可调稳压电路：13V、5A 下面的电路涉及到 LM338 可调稳压电路，该电路的可调节输出范围从1.2/1.25V 到输入电压小于 37V。

　　电阻 R2 不间断地改变输出电压。

　　此外，二极管 D3 和 D2 充当保护二极管。

　　T1 是具有 230V 的主要变压器。

　　你可以使用连接到 ADJ（调整引脚）的 VR 电位计来更改输出电压。

　　C3 和 C2 是去耦电容，C5 和 C1 是滤波电容。

　　LM338 可调稳压电路：13V、5A

　　LM338 可调稳压电路工作原理：

　　变压器从 230V AC 沿电压向下沿着 15V 的电压下降。

　　然后，电压通过二极管桥梁整流器并变成直流纹波。

　　在到达 IC LM338 之前，直流信号通过噪声过滤电容。

　　在电容中，信号通过 PIN2，PIN1， PIN3 给电路总输出。

　　设置电路时应考虑一些技巧：

　　首先，将散热器连接到 IC LM338中，以防止输出晶体管损坏和过热。

　　其次，你可以将开关 S1用作 OFF/ON 开关。

　　5A 二极管和 8A 变压器。

　　如果找不到 5A 桥二极管，则可以用二极管制作二极管，比如 SR520。

　　如果需要，你可以将可选的 6A 丝串联连接到 +VE 输出端子。

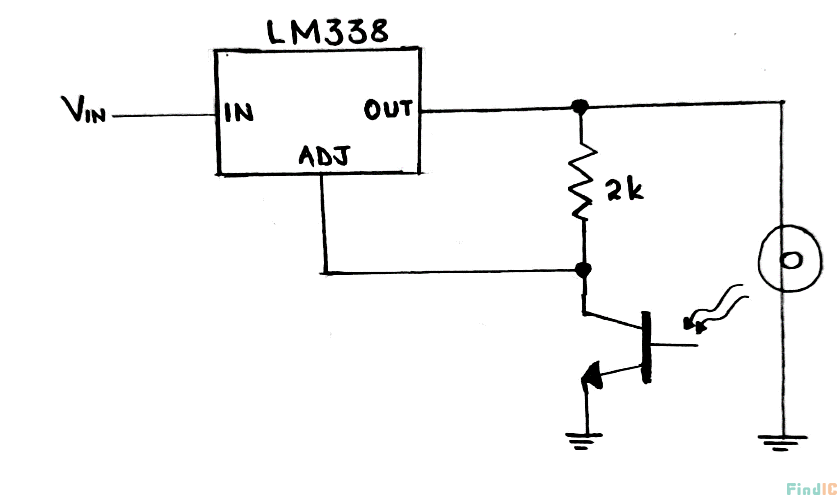

　　九、LM388 电路作为灯控制器电路 你也可以将 LM388 用作轻型控制器。在下图中光晶体管取代了调节输出电压的标准电阻。此外，IC 输出为需要控制的光动力在允许其落在光线体上。然后，光的增加会导致光晶体管值的下降。反过来，值下降将 IC的调整引脚拉向地面。这会导致输出电压降低和光照射，从而保持恒定的灯光光芒。

　　LM388 电路作为灯控制器电路

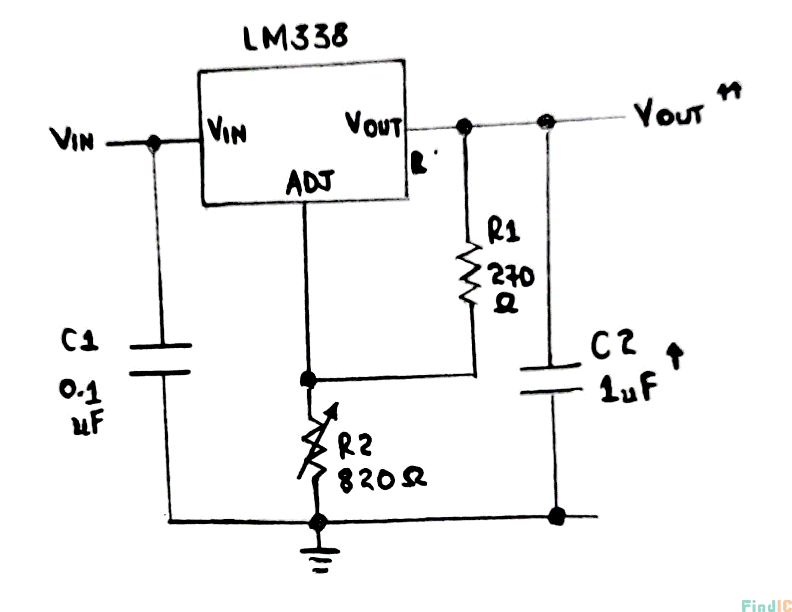

　　十、加热器控制器电路 你可以配置 IC LM388 来控制许多参数的温度，例如加热器。还需要另一个集成电路（IC LM334）作为电路图的传感器。连接 IC LM338的 IC LM334 接地，并在调整引脚上穿过。

　　随着来自源的热量逐渐增加的阈值逐渐增加，传感器 LM334 降低了其电阻。随后，LM338 输出电压下降，从而降低了加热器元件电压。

　　加热器控制器电路

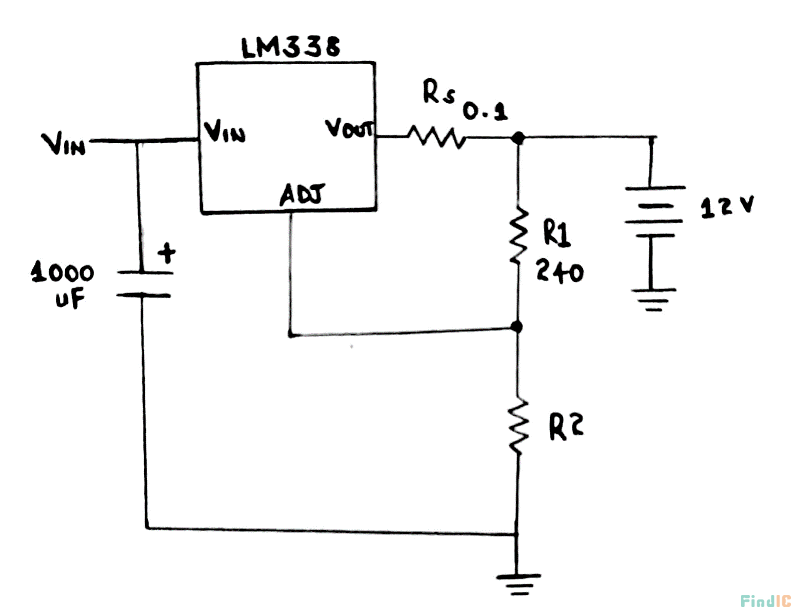

　　十一、具有 12V 电流控制的电池充电器电路 下面的电路图使用 12V 铅酸电池作为充电器。因此，确保你选择合适的电阻（R1 和 R2）来确定 12V 电池的所需电流水平。在充电不同电池时，你可以进一步调整电阻 R2 以获取其他电压。

　　电池充电器电路带 12V 电流控制器的电路图

　　十二、LM338 其他应用

　　用于商业电源

　　用于教育电源

　　用于实验室电源

　　用于降压电路

　　用于电池充电器电路

　　用于太阳能电源

　　用于太阳能电池充电器电路

　　用于微控制器应用

　　用于直流到直流转换器电路

　　用于便携式仪器应用

　　用于可调电源

　　用于恒流稳压器
